Коробка распаячная огнестойкая ПС безгалогенная (HF) 75х75х28мм 2P 4мм2 IP44 IEK
Артикул:
Основные характеристики
| Взрывобезопасное исполнение | Нет |
| Для взрывоопасной зоны по газу - Ex | Нет |
| Для взрывоопасной зоны по пыли - Ex | Нет |
| Степень защиты - IP | IP44 |
| Количество вводов | 0 |
Описание
Коробки монтажные огнестойкие используются при открытом монтаже электропроводки для разветвления проводов и кабелей, а также для дополнительной защиты мест коммутации. Специальное решение для организации огнестойких кабельных линий с классом огнестойкости Е15-Е90 при прокладке силовых и информационных кабелей. Соответствуют ГОСТ Р 53316-2009 «Кабельные линии. Сохранение работоспособности в условиях пожара». Материал коробок является безгалогенным («HF» — halogen-free). Цвет: оранжевый. Степень защиты: IP44. Количество клемм.: 2 - 4мм2. Размер: 75х75х28мм.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Надежный и прочный пластик из специальной композиции термопласта с добавками антипирена.
- Предел огнестойкости: E15-E90.

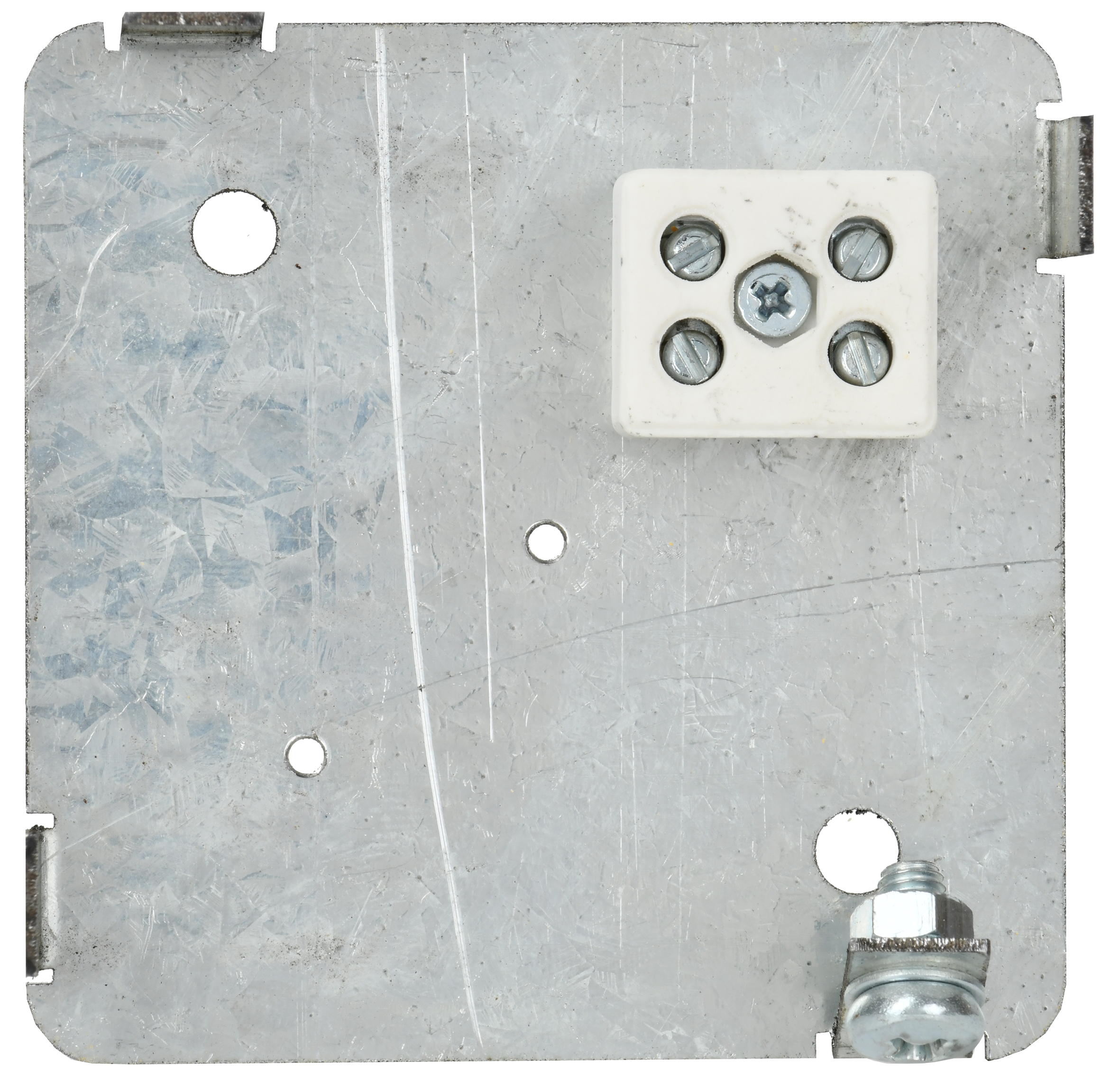

- Клеммники: огнестойкая стеатитовая керамика.

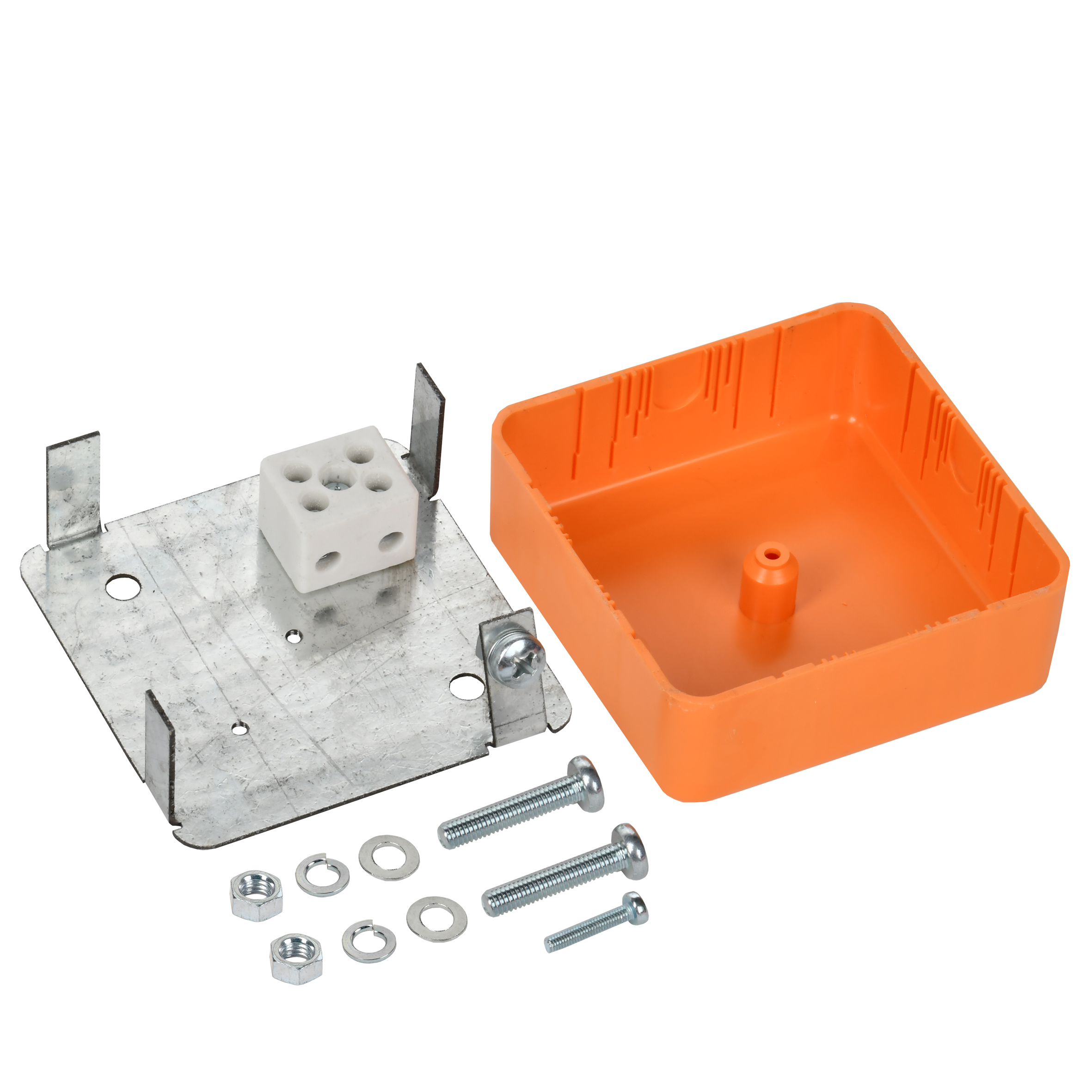

- Оцинкованные крепежные элементы в комплекте.
- Установка коробки на металлические кабеленесущие системы с помощью специальных оцинкованных монтажных плат IEK.
- Сечение кабеля: от 0,5 мм2 до 16 мм2.
- Защита от влаги и пыли IP44.
- Материал коробок является безгалогенным («HF» — halogen-free), не содержит вредных для здоровья веществ.
Технические характеристики
| Взрывобезопасное исполнение | Нет |
| Для взрывоопасной зоны по газу - Ex | Нет |
| Для взрывоопасной зоны по пыли - Ex | Нет |
| Степень защиты - IP | IP44 |
| Количество вводов | 0 |
| С крышкой | Да |
| Номин напряжение, В | 230/400 |
| Номин напряжение изоляции Ui, В | 450 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Тип монтажа | Поверхностн. монтажа (открыт. установка) |
| Цвет | Оранжевый |

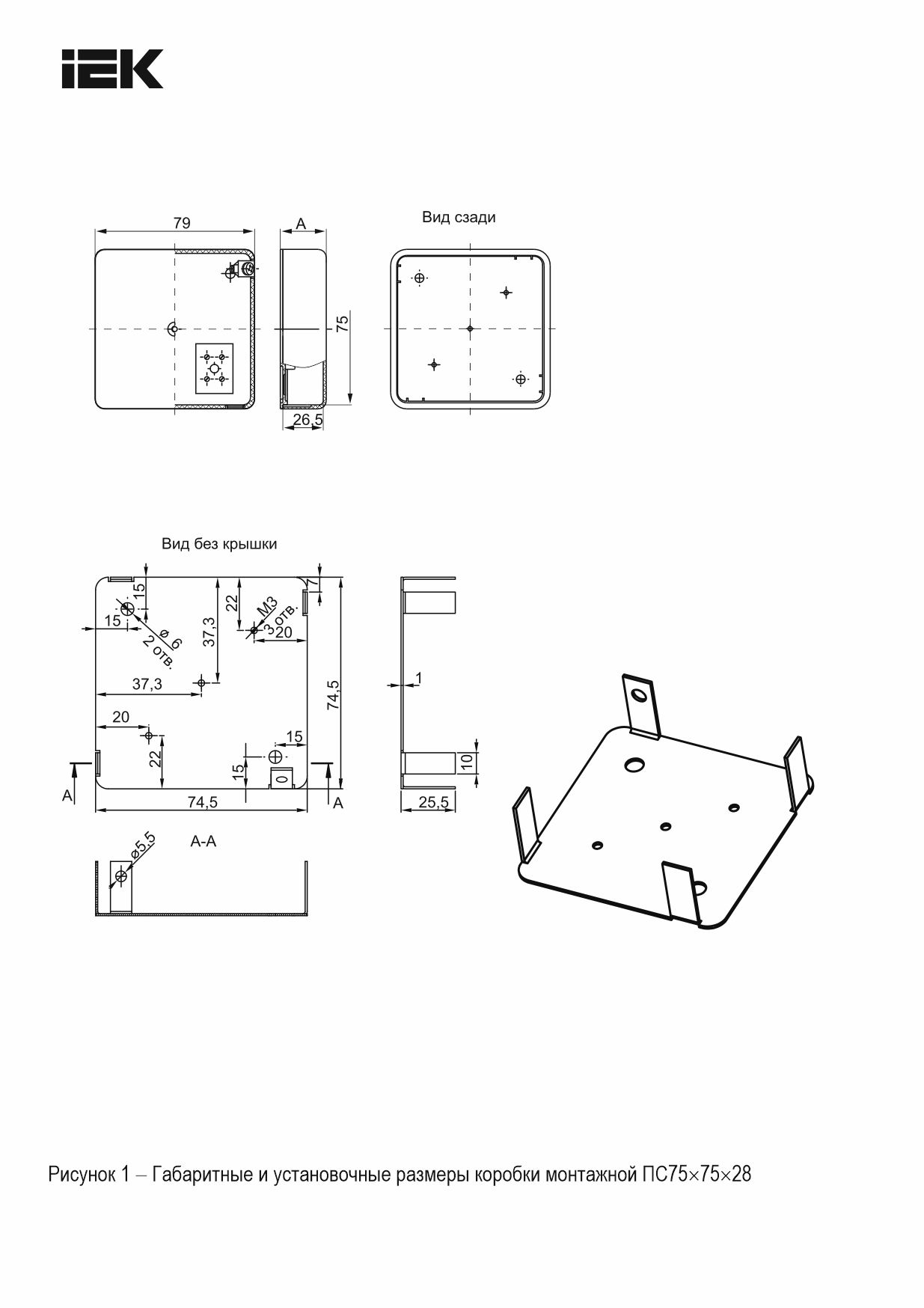

| Длина, мм | 75.0 |
| Ширина, мм | 75.0 |
| Глубина, мм | 28.0 |
| Материал | Полистирол |
| Кол-во соединительных зажимов или клемм | 2 |
| Герметизирующая или уплотняемая - -ий | Да |
| Макс поперечное сечение проводника, мм² | 4.0 |
| Возможно расширение | Нет |
| Климатическое исполнение | УХЛ2 |
| Диапазон рабочих температур, °C | -25...60 |
| Монтажная температура, °C | -5...40 |
| Свободный от галогенов | Да |
| Категория горючести по ГОСТ 28157 | ПВ-0 |
| Сопротивление изоляции при DC 500В, МОм | ≥ 100 |
| Электрическая прочность изоляции, В | ≥ 2000 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 80 |
| Единицы измерения | шт | шт |
| Тип упаковки | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056648188 | 4606056648195 |
| Вес брутто, кг | 0.114 | 9.08 |
| Вес нетто, кг | 0.114 | 9.12 |
| Объем, м^3 | 0.000196 | 0.01568 |
| Длина, см | 7.5 | 40 |
| Высота, см | 2.8 | 24.5 |
| Ширина, см | 7.5 | 16 |
| Способ нанесения информации | На стикер | На стикер |
