Муфта ПКВтп 4х70/120 с/н ПВХ/СПЭ изоляция 1кВ IEK

Муфта ПКВтп 4х70/120 с/н ПВХ/СПЭ изоляция 1кВ IEK
  • Муфта ПКВтп 4х70/120 с/н ПВХ/СПЭ изоляция 1кВ IEK0
  • Муфта ПКВтп 4х70/120 с/н ПВХ/СПЭ изоляция 1кВ IEK1
Артикул:

Основные характеристики

Подходит для Трехфазный кабель
Номин поперечное сечение, мм²70...120
Тип изоляционного материалаПВХ/СПЭ
Количество жил провода4
Диапазон напряжения0.6/1 кВ
Посмотреть все характеристики

Описание

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные концевые ПКВтп для внутренней установки предназначены для присоединения потребителей к электросети с помощью одно-, двух-, трех-, четырех-, пятижильных силовых кабелей с ПВХ/СПЭ изоляцией без брони и экрана на напряжение до 1 кВ постоянного и переменного тока.

Муфты предназначены для монтажа на кабелях типа: АВВГ-1, АВВГз-1, АПвВГ-1 их аналогов и модификаций.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Быстрый и простой монтаж термоусаживаемых компонентов муфты с помощью газовой горелки или высокотемпературного фена.
  • Абсолютная герметичность конструкции муфты за счет:
  • - применения высококачественных двухслойных термоусаживаемых материалов;
  • - клеевого термоплавкого слоя на внутренней поверхности термоусаживаемых трубок и перчаток.
  • Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без наконечников, с болтовыми наконечниками со срывными головками, с наконечниками под опрессовку.
  • Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
  • Расширенная гарантия сроком на 6 лет.
Муфта ПКВтп 4х70/120 с/н ПВХ/СПЭ изоляция 1кВ IEK

Особенности конструкции

Технические характеристики

Подходит для Трехфазный кабель
Номин поперечное сечение, мм²70...120
Тип изоляционного материалаПВХ/СПЭ
Количество жил провода4
Диапазон напряжения0.6/1 кВ
Тип установкиВнутренняя
Тип наконечниковСо срывным болтом
КомплектацияС термоус трубками и перчаткой
Коэффициент усадки3:1
Наличие брони в кабелеНет
Диапазон рабочих температур, °C-45...+50
Модель или исполнениеТермоусадка
Химически и UV-стойкийДа
Количество проводников4
Мин температура полной усадки, °C120
Номин напряжение, кВ1
МатериалТермоусаживаемый полимер

Документация

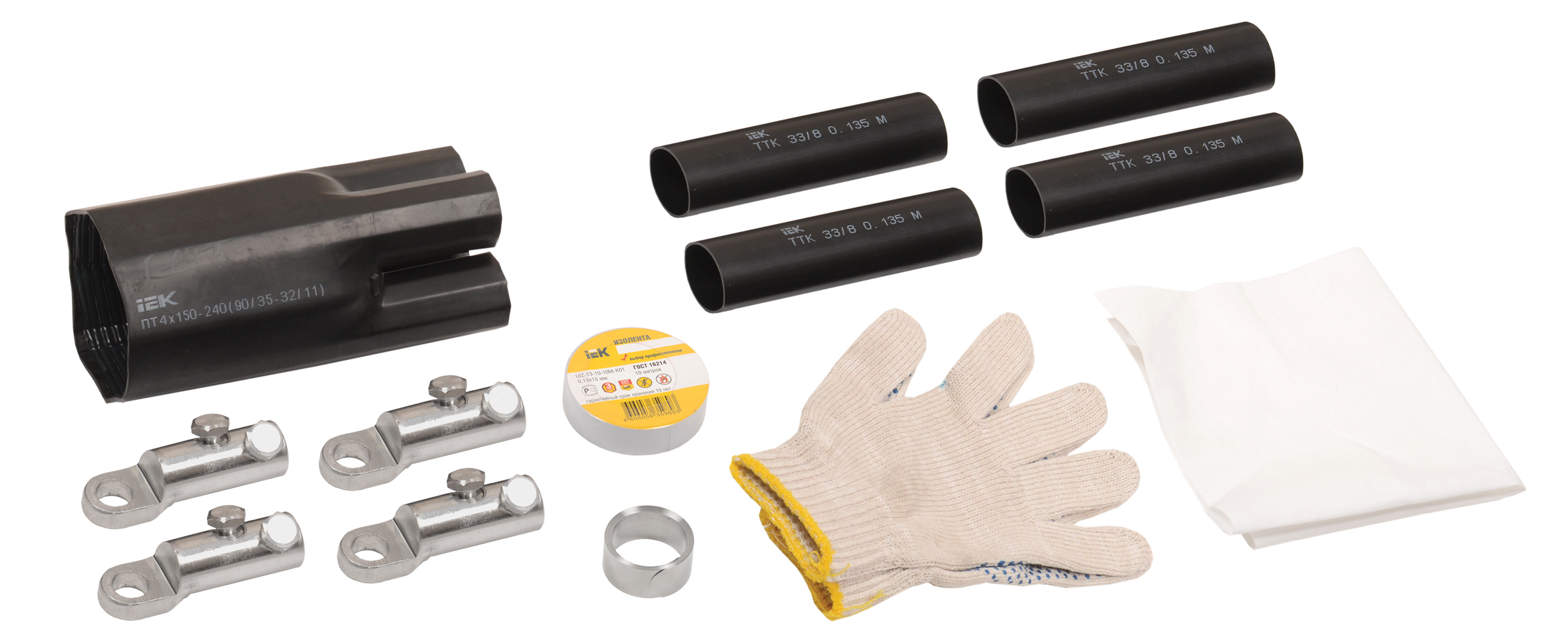

Комплектация

  • 1 - Перчатка термоусаживаемая;

  • 2 - Трубки изоляции жилы (для ПКВ(Н)тп-1);

  • 3 - Трубки изоляции наконечника;

  • 4 - Наконечники болтовые;

  • 5 - Перчатки х/б;

  • 6 - Салфетка;

  • Паспорт/инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество13
Единицы измерениякомплкомпл
Тип упаковкиПАКЕТ ПРЯМОУГОЛЬНЫЙКОРОБКА/БОКС
Материал упаковкиПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE)КАРТОН
Штрихкод46060562684854606056429855
Вес брутто, кг0.82.4
Вес нетто, кг0.7022.106
Объем, м^30.0067790.020337
Длина, см2582
Высота, см1515.5
Ширина, см1516
Способ нанесения информацииНа стикерНа стикер
